El "gorro filtrante" de Barcelona. Temps Vertader.

Les presento una maravilla.

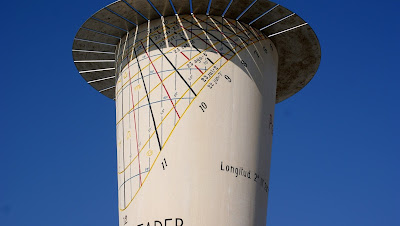

Un reloj de Sol que nos da la hora de manera exacta.
Es lo último en este tipo de aparatos, su autor, el Sr  Soler, lo ha facturado para el Port de Barcelona en el 2018.
Les dejo también el manual de funcionamiento, que aunque nos parezca complejo, en realidad es de fácil manejo.
Construido en calcarenita, es un cuadrando poco frecuente. Se denomina de gorro filtrante porque el punto de lectura lo da la máxima altura de la sombra proyectada por un gorro de chapa, sobre una superficie de revolución concéntrica de eje vertical. En este caso un tronco de cono. Las rejillas solo sirven para facilitar la lectura. Hay dibujadas de color azul oscuro las líneas horarias desde las 5 de la mañana a las 7 de la tarde. También están dibujadas en color rojo las de las medias horas. También tiene las líneas de declinación pintadas de color amarillo, teniendo también indicados los signos zodiacals y fechas correspondientes. En generatrices del cono, y coincidiendo con las retxilleres del gorro, hay una escala de 10° en 10°, pintada de marrón, que corresponde al acimut del Sol. A diferentes alturas se ven unos círculos horizontales, también de color marrón y con escala de 10° en 10°, que dan la altura del sol en su punto de la lectura de la hora. Orientado en Sur.
Información extraída de https://www.gnomonica.cat/index.php/inventari/inventari-10742

Els presento una meravella.
Un rellotge de Sol que ens dóna l'hora de manera exacta.
És l'últim en aquest tipus d'aparells, el seu autor, el Sr Soler, l'ha facturat per al Port de Barcelona en el 2018.
Els deixo també el manual de funcionament, que encara que ens sembli complex, en realitat és de fàcil maneig.
Construït en calcarenita, és un quadrant poc freqüent. Es denomina de capell filtrant perquè el punt de lectura el dóna la màxima altura de l'ombra projectada per un capell de xapa, sobre una superfície de revolució concèntrica d'eix vertical. En aquest cas un tronc de con. Les reixetes només serveixen per a facilitar la lectura. Hi ha dibuixades de color blau fosc les línies horàries des de les 5 del matí a les 7 de la tarda. També estan dibuixades en color vermell les de les mitges hores. També té les línies de declinació pintades de color groc, tenint també indicats els signes zodiacals i dates corresponents. En generatrius del con, i coincidint amb les retxilleres del capell, hi ha una escala de 10° en 10°, pintada de marró, que correspon a l'azimut del Sol. A diferents altures es veuen uns cercles horitzontals, també de color marró i amb escala de 10° en 10°, que donen l'altura del sol al punt de la lectura de l'hora. Orientat a Sud.

Informació extreta d'https://www.gnomonica.cat/index.php/inventari/inventari-10742
